产品概述
Product description
执行标准：GB/T31439.1-2015《波形梁钢护栏 第1部分：二波形梁钢护栏》 GB/T31439.2-2015《波形梁钢护栏 第2部分：三波形梁钢护栏》
适用范围： 公路、城市道路和其它场所用两波和三波型梁钢护栏
原料材质：Q235等
规格明细
Specification details
|
产品名称 |
规格 |
材质 |
防腐 |
型号 |
单位 |
单重/kg |
|
端头 |
二波 |
Q235 |
喷塑 |
R160*3.0-406 |
个 |
9.5 |
|
端头 |
二波 |
Q235 |
喷塑 |
R160*4.0-406 |
个 |
12.6 |
|
端头 |
三波 |
Q235 |
喷塑 |
R160*4.0-610 |
个 |
18 |
|
端头 |
二波 |
Q235 |
镀锌 |
R160*3.0-406 |
个 |
9.5 |
|
端头 |
二波 |
Q235 |
镀锌 |
R160*4.0-406 |
个 |
12.6 |
|
端头 |
三波 |
Q235 |
镀锌 |
R160*4.0-610 |
个 |
18 |
|
端头 |
三波 |
Q235 |
镀锌 |
R250*4.0-610 |
个 |
33.5 |
|
端头 |
三波 |
Q235 |
喷塑 |
R350*4.0-610 |
个 |
39 |
|
端头 |
三波 |
Q235 |
镀锌 |
R350*4.0-610 |
个 |
39 |
|
端头 |
三波 |
Q235 |
喷塑 |
R750*4.0-610 |
个 |
63 |
|
端头 |
三波 |
Q235 |
镀锌 |
R750*4.0-610 |
个 |
63 |
|
三波防阻块（ 一体成型） |
三波 |
Q235 |
镀锌 |
300*290*200*4.5 |
个 |
7.89 |
|
三波防阻块（焊接） |
三波 |
Q235 |
镀锌 |
300*290*200*4.5 |
个 |
7.89 |
|
上端立柱 |
三波 |
Q235 |
镀锌 |
102*4.5*R300 |
个 |
10.5 |
|
上端立柱 |
三波 |
Q235 |
镀锌 |
102*4.5*R350 |
个 |
10.7 |
|
套管 |
三波 |
Q235 |
镀锌 |
73*6.0*390 |
个 |
3.86 |
|
横梁 |
三波 |
Q235 |
镀锌 |
89*5.5*2994 |
个 |
33.9 |
|
横梁 |
三波 |
Q235 |
镀锌 |
89*5.5*3994 |
个 |
45.2 |
|
横梁端头 |
三波 |
Q235 |
镀锌 |
89*5.5*467 |
个 |
4 |
|
双胞胎防阻块 |
双胞胎 |
Q235 |
镀锌 |
196*178*400*4.5 |
个 |
8.64 |
|
柱帽 |
114 |
Q235 |
镀锌 |
114-3.0-100 |
个 |
0.4 |
|
柱帽 |
114 |
Q235 |
喷塑 |
114-3.0-100 |
个 |
0.4 |
|
柱帽 |
140 |
Q235 |
镀锌 |
140*3.0-D150+5*40 |
个 |
0.7 |
|
柱帽 |
140 |
Q235 |
喷塑 |
140*3.0-D150+5*40 |
个 |
0.7 |
|
柱帽 |
140 |
Q235 |
镀锌 |
140*3.0-153 |
个 |
0.6 |
|
大托架 |
/ |
Q235 |
镀锌 |
300*270*35*6 |
个 |
4.15 |
|
小托架 |
/ |
Q235 |
镀锌 |
300*70*4.5 |
个 |
0.86 |
|
两波防阻块 |
/ |
Q235 |
镀锌 |
196*178*200*4.5 |
个 |
4.22 |
|
梁背板 |
/ |
Q235 |
镀锌 |
506*85*3.0*320 |
个 |
5.67 |
|
梁背板 |
/ |
Q235 |
镀锌 |
506*85*4.0*320 |
个 |
7.56 |
|
横隔梁 |
/ |
Q235 |
镀锌 |
480*200*50*4.5 |
个 |
5.01 |
技术指标
Technical indicators
生产工艺
Production process

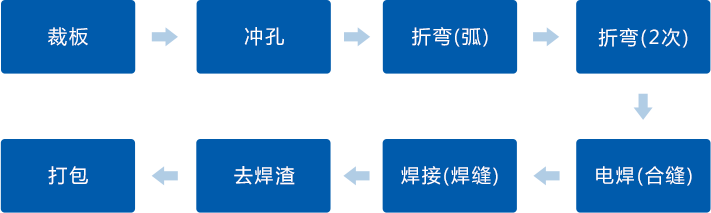

成型工艺

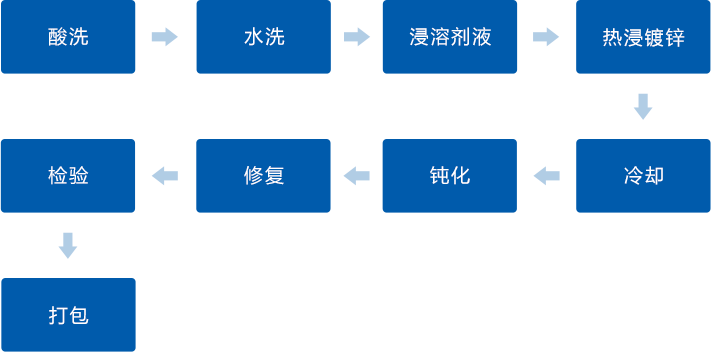

镀锌工艺

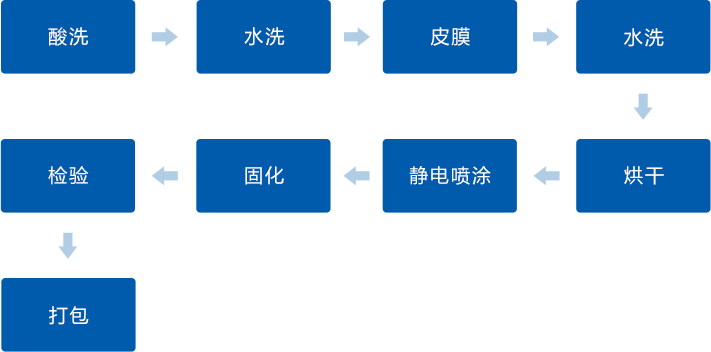

喷塑工艺
操作说明
Operating instructions
操作方法及注意事项
1、来料注意清理工件毛刺，提前沟通镀锌工艺孔开设和表面外观异常（如锈蚀严重、油漆、油脂等），避免造成后续镀锌质量问题
2、使用正确的工具、机械装卸车，避免转运造成锌层受损，减少防腐年限
3、贮存于干燥、通风，无潮湿、无酸碱和腐蚀性气体空间内
4、码放工件下部垫枕木，避免与土壤直接接触腐蚀锌层，采用两支点或三支点码放，避免工件单点承压变形
5、工件如淋雨应及时将水分控干并通风干燥，避免工件锌层氧化
1、来料注意清理工件毛刺，提前沟通镀锌工艺孔开设和表面外观异常（如锈蚀严重、油漆、油脂等），避免造成后续镀锌质量问题
2、使用正确的工具、机械装卸车，避免转运造成锌层受损，减少防腐年限
3、贮存于干燥、通风，无潮湿、无酸碱和腐蚀性气体空间内
4、码放工件下部垫枕木，避免与土壤直接接触腐蚀锌层，采用两支点或三支点码放，避免工件单点承压变形
5、工件如淋雨应及时将水分控干并通风干燥，避免工件锌层氧化
