产品概述
Product description
执行标准：按照GB/T700-2006标准生产,表面处理负荷GB/T18684-2002标准
适用范围： 使配件连接在一起
原料材质：Q235B
规格明细
Specification details
| 产品名称 | 规格 | D（mm） | M（mm） |
| P型/欧姆型管束+保温管束 | DN-65 | 76 | M12 |
| P型/欧姆型管束+保温管束 | DN-80 | 89 | M12 |
| P型/欧姆型管束+保温管束 | DN-100 | 114 | M12 |
| P型/欧姆型管束+保温管束 | DN-125 | 140 | M12 |
| P型/欧姆型管束+保温管束 | DN-150 | 168 | M12 |
| P型/欧姆型管束+保温管束 | DN-200 | 219 | M12 |
| 轻型/重型/O型/U型管束 | DN-65 | 76 | M12 |
| 轻型/重型/O型/U型管束 | DN-80 | 89 | M12 |
| 轻型/重型/O型/U型管束 | DN-100 | 114 | M12 |
| 轻型/重型/O型/U型管束 | DN-125 | 140 | M12 |
| 轻型/重型/O型/U型管束 | DN-150 | 168 | M12 |
| 轻型/重型/O型/U型管束 | DN-200 | 219 | M12 |
技术指标
Technical indicators
1、材料：
采用碳钢或不锈钢制作，碳钢性能不低于Q235B等级的规定，不锈钢材质应符合GB/T 3280的规定。
2、性能要求：
根据GB/T 38053《装配式支吊架通用技术条件》须检测装配式支吊架以下性能：
（1）连接构件承载力性能；
（2）槽钢螺母防滑性能；
（3）槽钢螺母抗拉拔性能；
（4）管夹抗拉拔性能；
（5）角连接件承载力性能；
（6）托臂承载力性能；
（7）组件疲劳性能。
3、防腐要求
当材料表面为热浸锌处理时，按GB/T 10125的规定进行不低于480h的中性盐雾试验；
当材料表面为锌铬涂层处理时，按GB/T 10125的规定进行不低于1200h的中性盐雾试验；
当材料表面为电镀锌处理时，按GB/T 10125的规定进行不低于90h的中性盐雾试验。
4、表面质量
型钢应表
采用碳钢或不锈钢制作，碳钢性能不低于Q235B等级的规定，不锈钢材质应符合GB/T 3280的规定。
2、性能要求：
根据GB/T 38053《装配式支吊架通用技术条件》须检测装配式支吊架以下性能：
（1）连接构件承载力性能；
（2）槽钢螺母防滑性能；
（3）槽钢螺母抗拉拔性能；
（4）管夹抗拉拔性能；
（5）角连接件承载力性能；
（6）托臂承载力性能；
（7）组件疲劳性能。
3、防腐要求
当材料表面为热浸锌处理时，按GB/T 10125的规定进行不低于480h的中性盐雾试验；
当材料表面为锌铬涂层处理时，按GB/T 10125的规定进行不低于1200h的中性盐雾试验；
当材料表面为电镀锌处理时，按GB/T 10125的规定进行不低于90h的中性盐雾试验。
4、表面质量
型钢应表

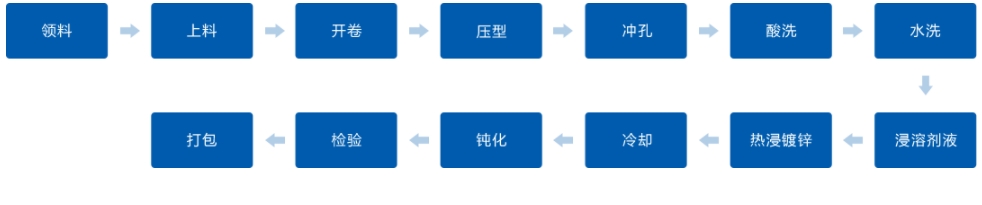

生产工艺
Production process
操作说明
Operating instructions
1、包装：要求打包时工件靠一端平齐，不得打包松动。
2、存储：型材应存放在干燥通风的仓库内，注意防止锈蚀和污染。型材应分类堆放，挂牌注明品种、规格和批号，搁置稳妥，防止变形和损伤。
3、装车：起吊时应防止构件损坏或变形，装车时应摆放平稳、位置适中、加固可靠，
4、运输：钢结构构件运输及运输吊装时要妥善绑扎，以防止构件的变形、损伤及镀锌层的破损。
2、存储：型材应存放在干燥通风的仓库内，注意防止锈蚀和污染。型材应分类堆放，挂牌注明品种、规格和批号，搁置稳妥，防止变形和损伤。
3、装车：起吊时应防止构件损坏或变形，装车时应摆放平稳、位置适中、加固可靠，
4、运输：钢结构构件运输及运输吊装时要妥善绑扎，以防止构件的变形、损伤及镀锌层的破损。
