产品概述
Product description
产品背景：
世界性能源危机，促进了新能源产业的迅猛发展，而太阳能是各种可生能源中最重要的基本能源。作为将太阳辐射能转换成电能的太阳能发电技术，即光伏产业，近年来在我国得以飞速发展。据中国光伏行业协会统计，中国光伏组件产量已连续15年位居全球首位，新增装机量连续9年位居全球首位，累计装机量连续7年位居全球首位。预计2022年我国光伏装机将达205GW以上，明后两年将分别达到275GW、300GW。
目前，我国普遍使用的太阳能光伏支架系统从材质上分，主要有混凝土支架、钢支架和铝合金支架三种。相对混凝土支架与铝合金支架，钢支架性能稳定，制造工艺成熟，承载能力高，防腐性能优良，外形美观，且安装方便快速。采用结构防腐材料的碳钢及配套零部件，其使用寿命更长，应用范围更广泛。
热镀锌工艺是抵御环境腐蚀的一项较为稳定可靠的钢材表面处理方案。河北天创新材料综合不同地带的大气暴露环境，利用超厚热镀锌等技术工艺，保障光伏支架的使用寿命，耐候性强，结构牢固可靠，可承受大气侵蚀、雪荷载、风荷载等外部效应，卓越的热镀锌材料给支架提供了持久的耐用性和长达30-50年的使用寿命。

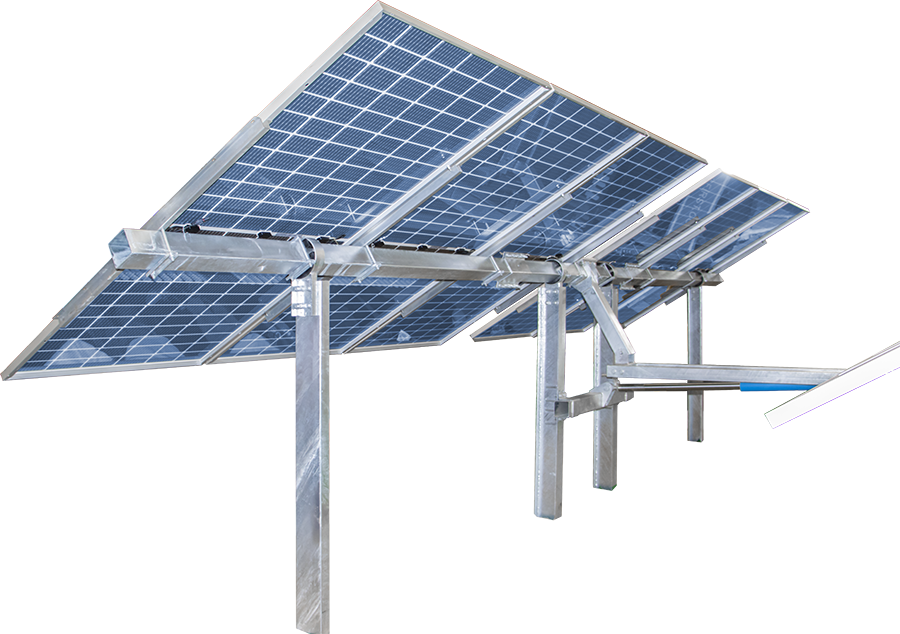

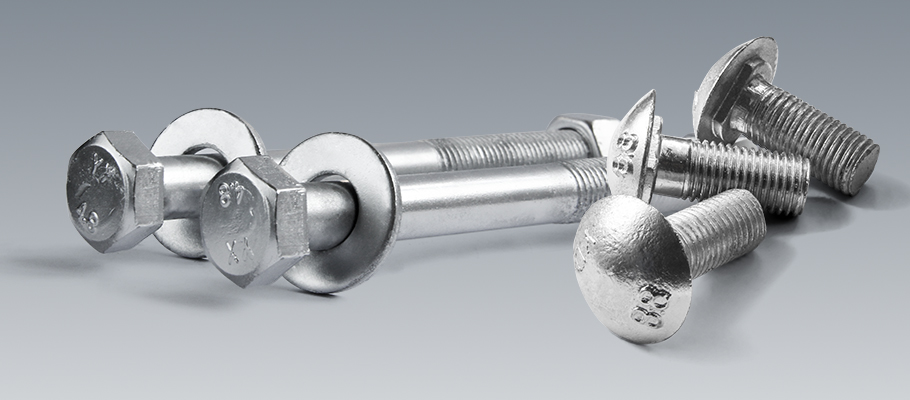

产品图片：
执行标准：GB/T 6723-2017通用冷弯开口型钢 NB/T 10115-2018 光伏支架结构设计规程
适用范围： 为太阳能光伏板提供支撑，是光伏发电系统的重要组成部分
原料材质：Q235B-Q355B、SD402、SD550、SD350

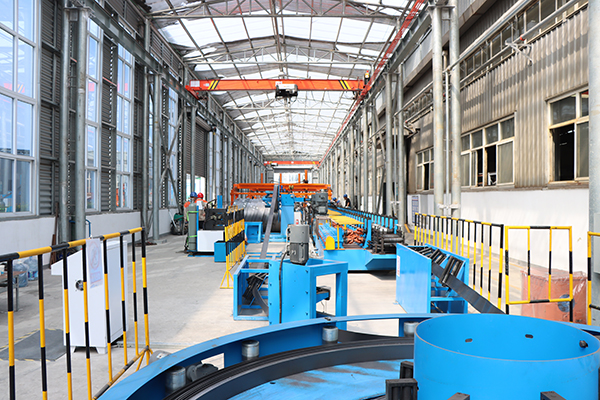

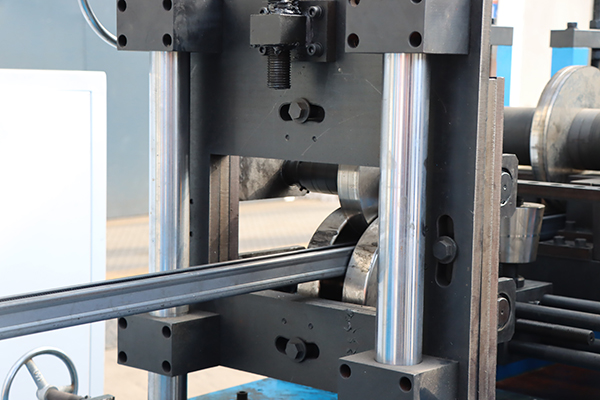

生产车间：

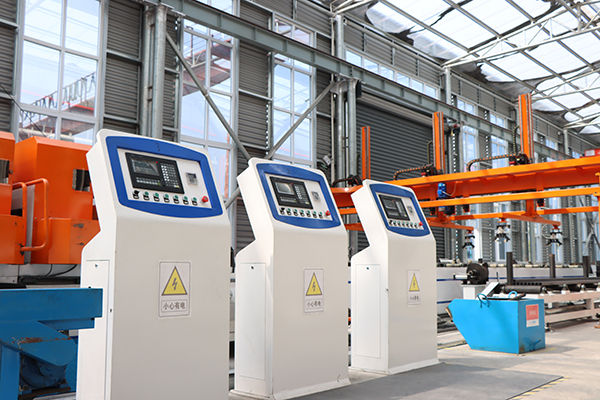

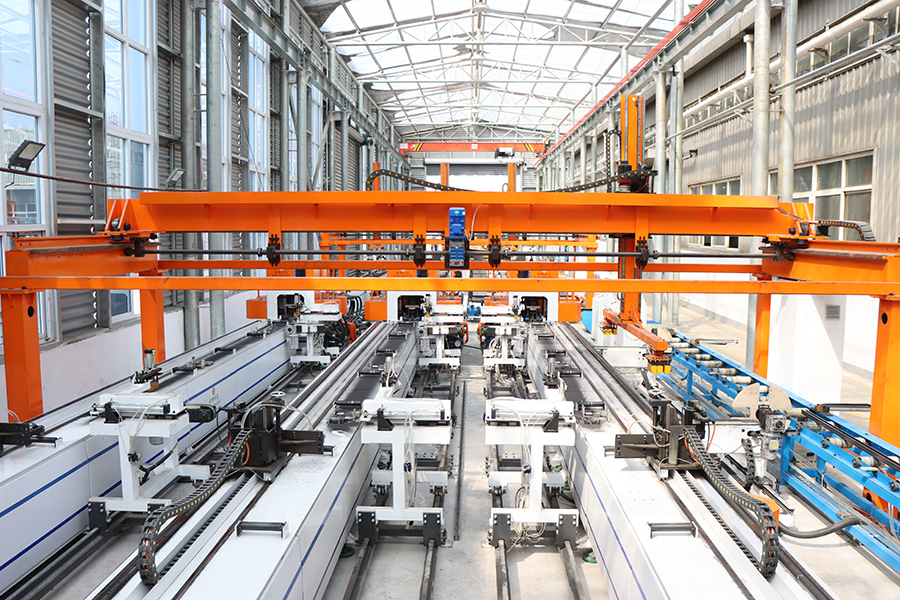

生产车间：
产品优势：公司地处晋冀鲁豫四省交界处的钢铁之都邯郸，先后与国内众多知名钢铁企业建立了长期稳定的战略合作关系，具有得天独厚的原料采购优势。我们建立了以客户需求导向为中心的质量管理流程，层层把关，严控过程，货品交付时间更有保障。我们引进国外先进技术，成立全国首家全自动化热浸镀锌生产线，专注于光伏支架及配件等产品热浸镀锌，严选优质锌锭原料，在金属表面披上均匀可控、附着力强的抗氧化战衣。与传统电镀锌、机械镀锌、粉末镀锌相比，更为坚久耐用，且拉力、剪切力不受影响，各项指标均符合国家要求。
执行标准：GB/T 6723-2017通用冷弯开口型钢 NB/T 10115-2018 光伏支架结构设计规程
适用范围： 为太阳能光伏板提供支撑，是光伏发电系统的重要组成部分
原料材质：Q235B-Q355B、SD402、SD550、SD350
规格明细
Specification details
|
光伏支架C型钢常用规格 |
|||
|
常用规格 |
厚度 |
材质 |
防腐形式 |
|
C60 |
2.0-2.5 |
Q235B-Q355B |
热镀锌 |
|
C70 |
2.0-2.5 |
Q235B-Q356B |
热镀锌 |
|
C80 |
2.0-2.5 |
Q235B-Q357B |
热镀锌 |
|
C90 |
2.0-2.5 |
Q235B-Q358B |
热镀锌 |
|
C110 |
2.0-2.5 |
Q235B-Q359B |
热镀锌 |
|
C120 |
2.0-2.5 |
Q235B-Q360B |
热镀锌 |
|
C140 |
2.0-2.5 |
Q235B-Q361B |
热镀锌 |
|
C160 |
2.0-2.5 |
Q235B-Q362B |
热镀锌 |
|
C60 |
1.6-2.5 |
SD402、SD550、SD350 |
锌铝镁 |
|
C70 |
1.6-2.5 |
SD402、SD550、SD351 |
锌铝镁 |
|
C80 |
1.6-2.5 |
SD402、SD550、SD352 |
锌铝镁 |
|
C90 |
1.6-2.5 |
SD402、SD550、SD353 |
锌铝镁 |
|
C110 |
1.6-2.5 |
SD402、SD550、SD354 |
锌铝镁 |
|
C120 |
1.6-2.5 |
SD402、SD550、SD355 |
锌铝镁 |
|
C140 |
1.6-2.5 |
SD402、SD550、SD356 |
锌铝镁 |
|
C160 |
1.6-2.5 |
SD402、SD550、SD357 |
锌铝镁 |
技术指标
Technical indicators
1、钢支架材料：
支架应为碳钢型材或冷弯薄壁型钢，材质及性能要求如下：
（1）钢结构主材材质为Q235B、S250GD、Q355B、S350GD等材质
（2）钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须符合《碳素结构钢》（GB/T700-2007）的相关规定，按国家钢铁标准执行。
（3）钢结构主材的碳、硫、磷等化学元素的含量须符合《碳素结构钢》（GB/T700-2007）的相关规定。
（4）钢材的尺寸、外形、重量及允许偏差等方面内容均须符合《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》（GB/T6728-2002）和《通用冷弯开口型钢尺寸、外形、重量及允许偏差》（GB/T 6723-2008）相关规定，严禁使用不符合相关要求的型钢。1型钢弯曲度每米应不大于2 mm ，总弯曲度应不大于总长度的0. 2%。
2、型钢、钢构件及紧固件
应满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，需要厂家提供检测报告或防腐评估报告。镀锌厚度检测：镀锌层厚度按照《金属覆盖层 钢铁制件热浸镀锌层技术要求及实验方法》提供方法进行检测。
3、力学性能要求
光伏支架及构件变形量满足《光伏发电站设计规范》GB50797-2012及其他国家规范规定要求。支架型材截面及壁厚选择需经过计算。固定支架结构设计按照现行国家建筑结构荷载规范、钢结构设计标准等规范要求，保证结构在运输、安装和使用过程中满足强度、稳定性和刚度要求，符合抗震、抗风和防腐等要求。
4、防腐要求
（1）钢构件采用金属保护层的防腐方式。钢结构支架若采用热浸镀锌涂层，热浸镀锌须满足《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》 (GB/T13912-2002)的相关要求，热浸镀锌层厚度满足国标及客户要求。若采用镀镁铝锌处理，镀镁铝锌防腐涂层平均厚度满足国标及客户要求。
（2）镀锌厚度检测：镀锌层厚度按照《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》提供方法进行检测。
支架应为碳钢型材或冷弯薄壁型钢，材质及性能要求如下：
（1）钢结构主材材质为Q235B、S250GD、Q355B、S350GD等材质
（2）钢结构主材的抗拉强度、伸长率、屈服点、冷弯试验等各项力学性能要求须符合《碳素结构钢》（GB/T700-2007）的相关规定，按国家钢铁标准执行。
（3）钢结构主材的碳、硫、磷等化学元素的含量须符合《碳素结构钢》（GB/T700-2007）的相关规定。
（4）钢材的尺寸、外形、重量及允许偏差等方面内容均须符合《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》（GB/T6728-2002）和《通用冷弯开口型钢尺寸、外形、重量及允许偏差》（GB/T 6723-2008）相关规定，严禁使用不符合相关要求的型钢。1型钢弯曲度每米应不大于2 mm ，总弯曲度应不大于总长度的0. 2%。
2、型钢、钢构件及紧固件
应满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，需要厂家提供检测报告或防腐评估报告。镀锌厚度检测：镀锌层厚度按照《金属覆盖层 钢铁制件热浸镀锌层技术要求及实验方法》提供方法进行检测。
3、力学性能要求
光伏支架及构件变形量满足《光伏发电站设计规范》GB50797-2012及其他国家规范规定要求。支架型材截面及壁厚选择需经过计算。固定支架结构设计按照现行国家建筑结构荷载规范、钢结构设计标准等规范要求，保证结构在运输、安装和使用过程中满足强度、稳定性和刚度要求，符合抗震、抗风和防腐等要求。
4、防腐要求
（1）钢构件采用金属保护层的防腐方式。钢结构支架若采用热浸镀锌涂层，热浸镀锌须满足《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》 (GB/T13912-2002)的相关要求，热浸镀锌层厚度满足国标及客户要求。若采用镀镁铝锌处理，镀镁铝锌防腐涂层平均厚度满足国标及客户要求。
（2）镀锌厚度检测：镀锌层厚度按照《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》提供方法进行检测。

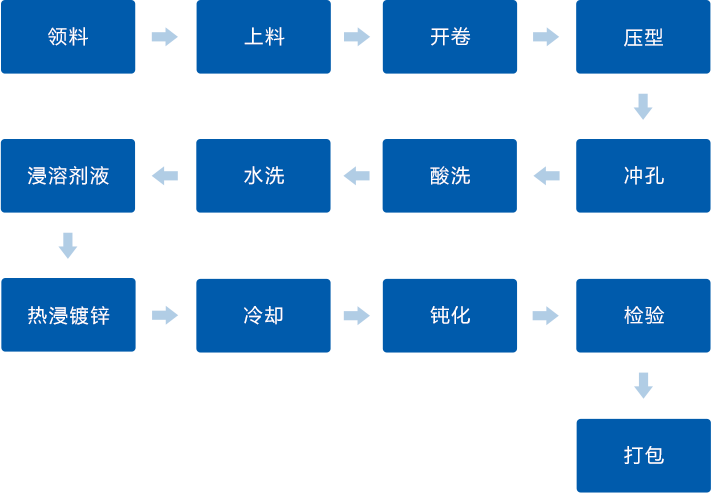

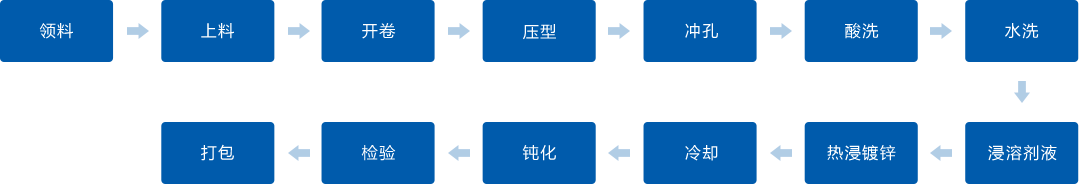

生产工艺
Production process
操作说明
Operating instructions
1、存储：型材应存放在干燥通风的仓库内，注意防止锈蚀和污染。型材应分类堆放，挂牌注明品种、规格和批号，搁置稳妥，防止变形和损伤。
2、装车：起吊时应防止构件损坏或变形，装车时应摆放平稳、位置适中、加固可靠，超长、超宽、超高件运输应悬挂危险警示牌，注意保护道路、桥梁、通信、电力等设施安全
3、运输：钢结构构件运输及运输吊装时要妥善绑扎，以防止构件的变形、损伤及镀锌层的破损。
2、装车：起吊时应防止构件损坏或变形，装车时应摆放平稳、位置适中、加固可靠，超长、超宽、超高件运输应悬挂危险警示牌，注意保护道路、桥梁、通信、电力等设施安全
3、运输：钢结构构件运输及运输吊装时要妥善绑扎，以防止构件的变形、损伤及镀锌层的破损。
