产品概述

Product description

执行标准:1、《接触网钢管硬横跨安装构造图(吊柱安装方式)》,通化(2008)1401-V 2、《接触网钢管硬横跨安装构造图(定位索安装方式)》,通化(2008)1401-VI

适用范围: 1.设计速度:各速度等级 2.供电方式:AT,直供加回流. 3.接触网悬挂型式:简单链型悬挂、弹性链型悬挂 4.接触线悬挂高度5.3~6.45m,结构高度1.4m、1.6m; 5.工作温度范围:-40°~+50°,结构设计风速40m/s; 6.硬横跨单跨最大跨度40m. 7.硬横跨结构的设计安全等级为二级,结构重要性系数为1.0. 8.地震烈度:本结构适用于设防烈度8度及以下地区。

原料材质:Q235B / 20号钢

规格明细

Specification details
序号 产品名称 型号
1 钢管/格构式  硬横栏 15<L≤20
2 钢管/格构式  硬横栏 20<L≤30
3 钢管/格构式  硬横栏 30<L≤40
4 钢管/格构式  硬横栏 L>40

技术指标

Technical indicators
所有钢构件及紧固件均采用热浸镀锌防腐。钢构件锌层附着量不低于610g/m²,即任何局部锌层厚度不低于86um。紧固件锌层附着量不低于350g/m²,即任何局部锌层厚度不低于50um。

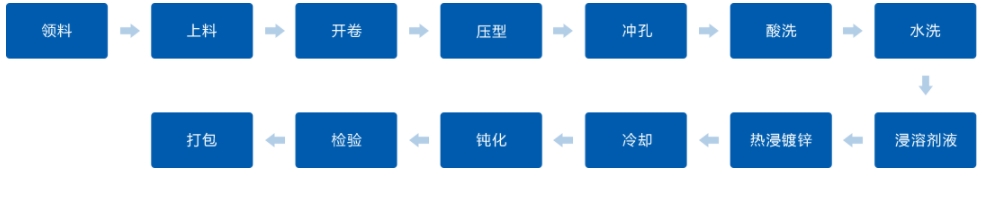

生产工艺

Production process

操作说明

Operating instructions

产品报价

Product quotation
